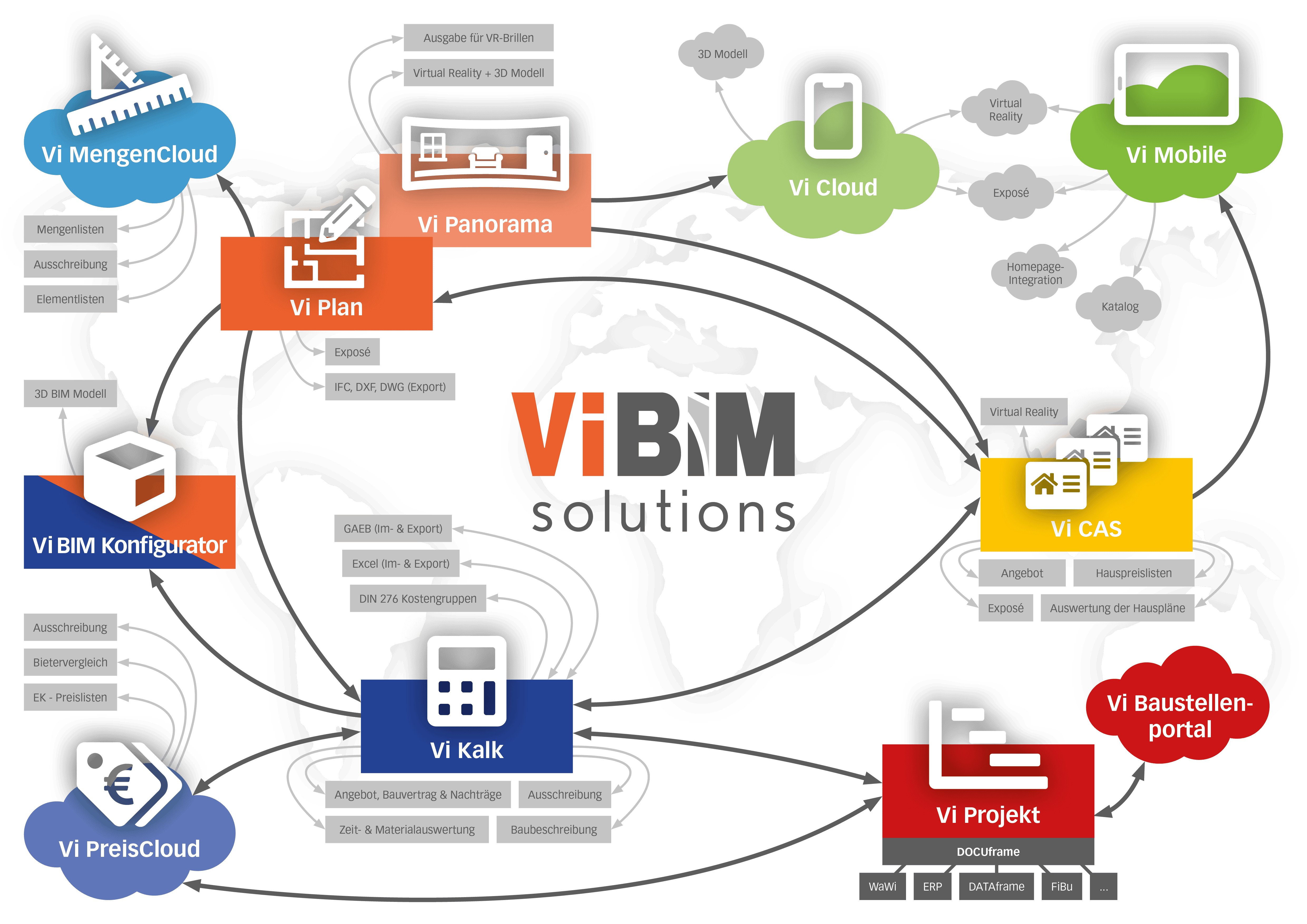

Im- und Export in Vi Plan

Welcher Import oder Export ist der richtige?

Vi Plan stellt mehrere Wege bereit, um Planstände in Vi-Produkten weiterzuverwenden, Daten in eine Planung zu übernehmen oder externe Dateiformate auszugeben. Die Seite ordnet die wichtigsten Wege nach Ziel, Voraussetzung und typischen Anforderungen im Projektalltag.

Vi-Produkte: Projekte, Bilder, Panoramen, Mengen und Kalkulationsdaten für Vi MengenCloud, Vi Cloud, Vi Kalk, Vi CAS, Vi Mobile, Vi Panorama oder den Vi BIM Konfigurator vorbereiten.

Import: Lagepläne aus DXF/DWG oder PDF übernehmen, Maßstab prüfen und das Haus sauber einpassen.

Externe Übergabe: PDF, DXF/DWG, IFC oder Renderingdaten für externe Empfänger erzeugen.

Vi MengenCloud

Massen und Mengen für Ausschreibung und Weiterverarbeitung.

Vi Cloud

Online-Bereitstellung von 3D-Modellen und Präsentationen.

Vi Kalk

Kalkulationsdaten und Schnittstellen für weiterführende Angebots- und Projektprozesse.

Vi CAS

Planungsdatenbank und Projektübergabe für Vertrieb und Beratung.

Vi Mobile

Online-Katalog und mobiler Zugriff auf vorbereitete Projektinhalte.

Vi Panorama

Panoramen, 3D-Ansichten und Präsentationsdaten für Kundenübergaben.

Vi BIM Konfigurator

Regeln und Eigenschaftswerte für BIM-, IFC- und Holzbau-Übergaben.

Vi Plan

Planungsmodell als Ursprung für Import, Export und Übergaben.

Welcher Weg für welches Ziel?

Vi-Produkte und interne Weitergabe

Vi MengenCloud

Massen und Mengen hochladen

Berechnungsstand aktualisieren.
Bauteilnummerierung und Vorlage prüfen.
Ergebnis nach dem Upload kontrollieren.

Vi Cloud

Vi Cloud Upload

3D-Modell, Startbild und Beschreibung vorbereiten.
Vi Account, Rechte und Ablaufdatum klären.
Freigabelink nach dem Upload kontrollieren.

Vi Kalk

Planung an Vi Kalk übergeben

Planstand, Massen und Mengen prüfen.
Übergabe nach Vi Kalk sauber vorbereiten.
Danach stehen weitere Im- und Exportwege offen.

Vi CAS

Projekt an Vi CAS übergeben

Plan zuerst speichern.
Neuübergabe oder Aktualisierung bewusst wählen.
Bilder, Ebenen und Projektdaten prüfen.

Vi Mobile

Projekte mobil bereitstellen

Angebot oder Instanz-Upload unterscheiden.
Stammdaten und Bilder vor der Übergabe prüfen.
Rollen und Zugriff im Zielsystem beachten.

Externe Dateiformate und Übergaben

Lageplan übernehmen

DXF/DWG oder PDF importieren

Für Vermesser- oder Katasterdaten.
Maßeinheit, Abmessung und Textskalierung prüfen.
Lageplan maximal 500 m x 500 m.

Bauantrag / Weitergabe

PDF ausgeben

Einzelansicht oder Sammel-PDF.
PDF/A-2 für elektronische Bauanträge.
Direkte PDF-Funktion statt PDF-Drucker.

CAD-Abstimmung

DXF/DWG exportieren

Grundrisse, Ansichten und Schnitte als 2D-Zeichnungen.
Layer, Füllungen, Schraffuren und Maßketten bewusst wählen.
Version mit dem Ziel-CAD abstimmen.

BIM / Holzbau / Abbund

IFC/BIM exportieren

IFC 2x3 TC1 in STEP oder XML.
Übergaben an Holzbau- und Abbundprogramme wie SEMA, cadwork oder Dietrichs vorbereiten.
Regelauswertung, Property Sets und Zielsystemoptionen im Vi BIM Konfigurator abstimmen.

Externes 3D-Rendering

OBJ, Lumion und 3D-Druck

OBJ erzeugt Geometrie- und Materialdatei.
Lumion-Export mit Dachflächen als Einzelelemente.
3D-Druck bleibt ein Spezialworkflow.

Themen und Videos

Vi-Produkte und interne Weitergabe

Externe Dateiformate und Übergaben

Häufige Fragen

Kann ich IFC als Grundriss importieren?

IFC ist in diesem Zusammenhang der Export- und BIM-Übergabeweg, damit Pläne in anderen Systemen in 3D weiterverwendet werden können. Für den Import in Vi Plan ist dagegen der Lageplan-Import aus DXF/DWG oder PDF vorgesehen. Ein normaler IFC-Importweg für Gebäudegrundrisse steht hier nicht zur Verfügung. Wenn ein Gebäude aus einem Fremdsystem als Grundlage dienen soll, muss der Grundriss fachlich nachgezeichnet, rekonstruiert oder über geeignete 2D-Unterlagen vorbereitet werden. Genauere Informationen finden Sie im Handbuch.

Warum ist die Skalierung beim Lageplan so wichtig?

Vi Plan prüft Maßeinheit und Abmessungen der DXF/DWG-Datei und arbeitet mit Vorschlägen, wenn Angaben fehlen oder unplausibel sind. Da der Lageplan maximal 500 m x 500 m groß sein darf, sollten Maßstab, Papierformat und bekannte Kontrollstrecken vor der weiteren Bearbeitung stimmen.

Wann brauche ich Vi Kalk beim IFC-Export?

Für reine Geometrie oder mengenbasierte Regeln ist kein Kalkulationsprojekt nötig. Sobald die kalkulationsbasierte Regelauswertung verwendet wird, zieht Vi Plan ein passendes Vi Kalk-Projekt als zusätzliche Informationsquelle heran.

Welche Lizenzen werden für diese Funktionen benötigt?

Einige Funktionen stehen nur mit den passenden Lizenzen oder Freischaltungen zur Verfügung. Erweiterte IFC-/BIM- und Holzbau-Übergaben setzen eine Lizenz beziehungsweise Freischaltung für den Vi BIM Konfigurator voraus. Funktionen rund um Panoramen, Vi Cloud-Präsentationen oder bestimmte 3D-Präsentationswege benötigen je nach Workflow Vi Panorama und die entsprechenden Cloud-Rechte.

Welche Datei gehört zum OBJ-Export?

Der 3D-Export erzeugt immer zwei zusammengehörige Dateien: eine OBJ-Datei für die Geometrie und eine gleichnamige MTL-Datei für die Materialbelegung. Beide Dateien sollten gemeinsam an Visualisierungsprogramme übergeben werden.
